Vib90单轴智能振动传感器
* 内置DSP数字信号处理器
* 内置加速度振动传感器
* 带有RS485数字总线接口
* 内置FFT频谱分析
* 软件可升级
* 低费用、安装简便
Vib-90振动传感器是一个低费用的、具有内置数字处理器(DSP)的,带有RS485标准工业总线的振动传感器,它能将机械振动信号直接转换为数字化波形数据,并通过传感器的RS485接口传送到计算机处理。具有不锈钢防水外壳,使传感器适用于潮湿环境。
Vib-90是一个加速度传感器,非常适用于发电厂、造纸厂、燃气轮机和其它广泛的工业应用。在这些要求严格的领域所获得的知识和经验同样也应用在一些小型应用中,如柴油机、水泵、发电机等。
传感器内置的DSP信号处理器对振动数据进行FFT(傅立叶变换)分析,并计算出加速度、速度、位移值。传感器可直接输出时域和频域的振动波形数据。
多达64个振动传感器可以连接成一个振动测量网络,连接到这个网络的主机(如PC计算机)可读取振动数据,并对数据进行分析和处理。

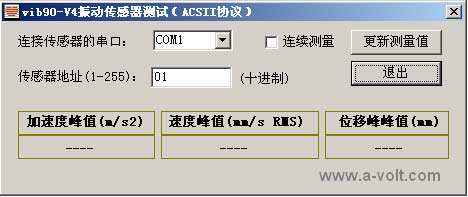

vib90config软件是一个免费的振动传感器测试软件,随传感器提供,软件通过计算机的串口采集振动数据,其界面见右图。
性能指标:
序号 |
项 目 |
指 标 |
1 |
振动传感器 |
电容式 |
2 |
传感器类型 |
加速度 |
3 |
振动测量范围 |
±50g,±2g |
4 |
振动分辨率 |
12位 |
5 |
频率范围 |
0-1kHz |
6 |
采样速率 |
2kHz至50kHz |
7 |
动态范围 |
>70dB |
8 |
非线性 |
0.2%(全量程) |
9 |
数据接口 |
RS485标准工业总线 |
10 |
最多联网传感器数量 |
64个 |
11 |
电源 |
10-40Vdc |
12 |
运行环境 |
-40℃~+85℃ |
13 |
重量 |
约450g |
14 |
尺寸 |
详细信息见下图 |
15 |
材质 |
304不锈钢 |

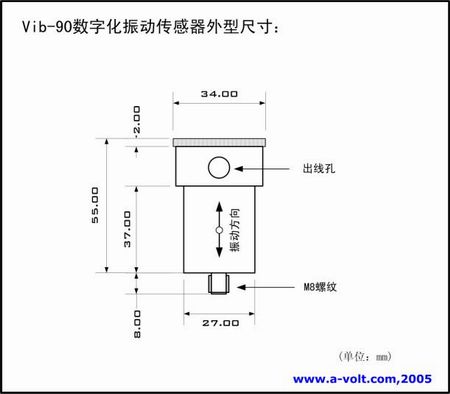

振动传感器外型尺寸:
振动传感器引线定义说明:

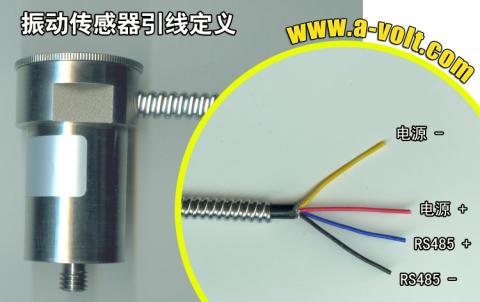

vib-90振动传感器采用抗振不锈钢软管引线结构,4芯屏蔽电缆为传感器提供电源和RS485通讯,信号的定义通过不同的电缆颜色来区别,下图说明了传感器信号定义。
电缆引线颜色 |
信号定义 |
说明 |
红色 |
电源+ |
供电电源:10-40Vdc |
黄色 |
电源- |
蓝色 |
通讯+ |
RS485通讯接口 |
黑色 |
通讯- |
|
