V30振动监测表
主要特点:
1、显示加速度、速度、位移
2、可设置速度有效值报警
3、RS485接口连接振动传感器
4、4位LED显示
5、10-40Vdc宽供电范围 V30振动监测表具有振动信号采集、显示、报警功能于一体,仪表采用Vib-90数字振动传感,测量精度取决于振动传感器的选择。
显示功能:V30振动监测表采用4位红色LED数码管,用于显示振动的加速度、速度、位移三个参数,通过仪表面板上的按键切换显示的参数,两个状态指示灯用于指示当前显示参数的单位。
报警或控制功能:V30振动监测表可设定振动速度报警点,一个继电器的无源接点输出,可用于报警指示或控制外部设备。
通信功能:V30振动监测表配有标准的RS485总线接口,该接口用于连接一个Vib90-V4的数字振动传感器。
隔离性能:V30振动监测表具有高的电气隔离性能,保证了仪表安全稳定的工作。通信接口和供电电源之间具有电气隔离,这一性能,保证了仪表即使在恶烈的强电磁场干扰环境下,也能可靠工作。
宽供电范围:采用10-40Vdc的供电设计,可以对振动监测表进行远距离供电,而不受线路压降的影响,单一电源即可对分布现场的仪表供电,适合分散点的振动监测。
技术指标:
序号 |
项目 |
指标 |
1 |
显示屏 |
4位LED |
2 |
振动传感器 |
支持Vib90-V4数字振动传感器 |
3 |
精度 |
取决于振动传感器 |
4 |
测量范围 |
取决于振动传感器 |
5 |
传感器数量 |
1个 |
6 |
电源要求 |
10-40Vdc输入,最大电流:100mA。 |
7 |
通信端口 |
RS485接口,连接振动传感器。 |
8 |
传感器电缆长度 |
<1200M |
9 |
报警输出 |
继电器无源接点(常开) |
10 |
通讯速率 |
9600bps |
11 |
运行环境 |
-40℃~+85℃ |
12 |
外型尺寸 |
70mm长×89mm宽×40mm高(含卡盘尺寸) |
13 |
盘装的开孔尺寸 |
70mm宽×29mm高 |
14 |
外壳材质 |
塑料 |
仪表面板功能:

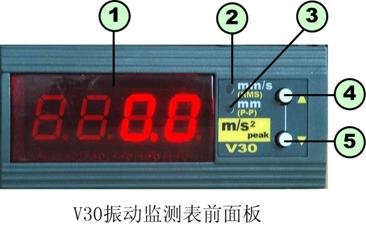

V30振动监测表的前面板由LED显示屏、功能指示灯和按键构成,见下图:
①4位LED温度显示屏,②振动速度指示灯,③振动位移指示灯,④增按键,⑤减按键。
增按键 和 减按键 是多功能按键,除具有设定数字的增减功能外,将两键同时按下时,可使仪表进入报警设置模式或退出报警设置模式。
振动传感器的连接:

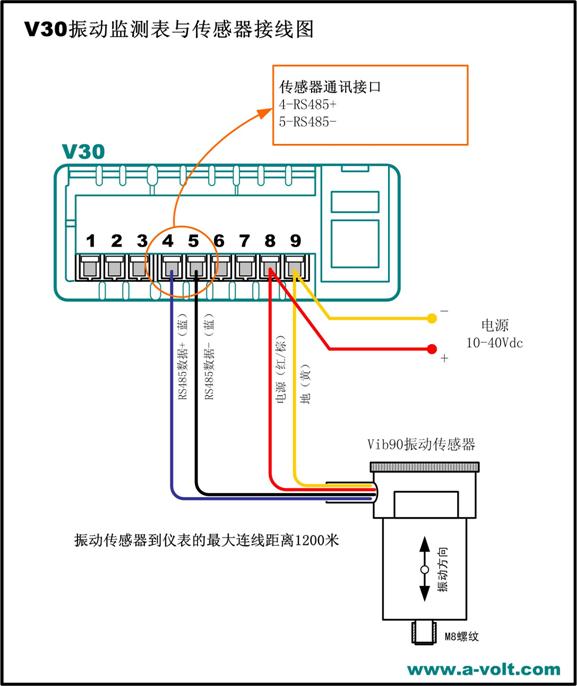

Vib90-V4型号的数字振动传感器可与V30振动监测表配套使用,该传感器具有不锈钢外壳,引线采用4芯屏蔽电缆,其信号定义为:电源(红色/棕)、地(黄)、RS485数据+(蓝), RS485数据-(黑)。仪表与振动传感器接线方式见下图:
|
