          SCAN-2485B高速交换型RS-232/RS485隔离转换器









   SCAN-2450A被设计用于采用光纤连结超过2.5km的RS232/RS485设备,SCAN-2450使用标准的ST连结器,其光纤接口能够适应广泛的光纤电缆尺寸。它具有全隔离、高速率、双波特率等新特性,为处于恶劣环境的多机通讯提供高可靠性。





1、双波特率功能: RS232和RS485可设置不用的波特率,如RS232可工作在57600bps,而RS485却以2400bps通讯,双波特率功能使多个设备可采用不同的速率通讯,应用更灵活。

2、宽供电范围:转换器可在10-50V交流/直流电压下工作,最大电流:100mA。

3、隔离:电源、RS485接口、RS232接口三方相互隔离,适用于恶劣环境。

4、转换器可驱动128个RS485设备,通讯距离超过1500m(单一网段)。

5、通讯的每一位宽均被重新定时,保证在大负荷、高速通讯时也能可靠工作。

6、具有收、发独立的指示灯,通讯状态一目了然。

7、独立的DIP设置开关,用于分别设置RS232和RS485的端口的通讯速率。

8、协议:RS-485  2线协议

9、可编程波特率:1.2-345.6kbps。

10、RS485抗雷击保护: 10KV保护。

11、标准RS232接口:支持多平台:WIN95、WINDOWS NT、MS-DOS、UNIX等。




1、模块外型:坚固的铝制外壳,完全适用于工业应用。                  2、工作温度:-40℃+85℃

3、工作湿度:20~95%(不结露)                               4、外型尺寸: 115mm长×125mm宽×30mm高

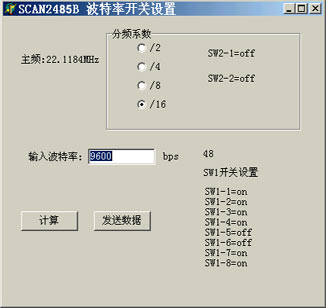

通过“SCAN2450B波特率开关设置”软件来精确配置光纤转换器波特率。如下图所示:

配置隔离转换器传输速率
