SmR-1二线制电阻信号变送板 |
||
|
|
||
|
SmR-1二线制电阻信号变送板是支持电位器传感器，它可将电位器的电阻值或电位计的位置信号转换为电流信号，本变送板采用回路供电，无须独立供电电源，供电宽范宽，适合工业环境。 SmR-1二线制电阻信号变送板工作可靠，是一种高性能、长寿命的电位计位置信号变送板。模块体积小巧，具有极强的抗干扰能力。
|
|
|
应用：
 |
||
|
1、位置反馈：用于阀位、风门、执行器等位置信号反馈。 |
||
| 性能指标： |
||
|
1、
二线制电流输出。 2、
高精度，优于0.1%
。 3、
非线性0.02%（典型值）。 4、
内置标准信号源，可直接连结电位计。 5、
电位计阻值范围：100Ω-100KΩ。 6、
最小量程：总电阻的20%。 |
1、 输出电流信号：4-20mA。 2、 供电电源：7.5-36Vdc,通常为24
Vdc。 3、 3、零位和满程由独立的电位器调节，易于调整，互不影响。 4、 安装空间：9.9cm(长)×2.4cm(宽)
×8.0cm(高) 5、工作温度：
-10℃- +85℃
|
|

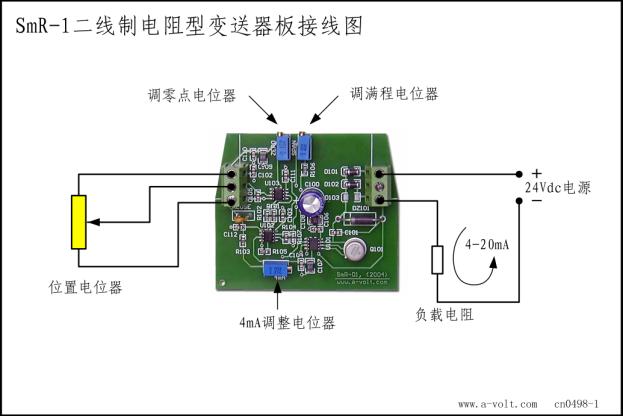

| 接线图：
|
||
|
|
||
