N3203电位计信号变换器 | |||
|
|
||
N3203电位计线性信号变送器,接收电位计/电位器的电阻比例信号,输出标准的4-20mA回路,该信号用于阀门控制、执行器、以及其它过程控制设备 |
|||
1、提供与电位计(电位器)或滑线电阻器位置或正比的电流信号。 2、恒压供电输出。 3、可设定4-20mA和-10mA输出。 4、输出负载断线监视功能。 5、可独立调整零电与全量程。 |
|||
1、精度:0.1% 2、温度系数:≤0.0159% 3、非线性度:0.002%(典型值) 4、隔离电压:1500V(电源对输入、输出) 5、供电电压:10-30Vdc(宽电压范围) |

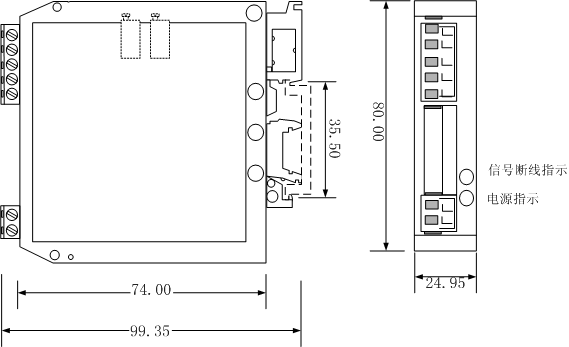

6、工作温度:-10~+70℃ 7、工作温度:30-90%RH(无冷凝状态) 8、安装方式:标准DIN道轨安装。 9、外型尺寸:99.35mm(长)×80.00mm(高)×24.95mm(宽) 10、重量:100g |
||
由电位计或电位器阻值:500Ω—100K任选 |
1、4-20mA输出,负载电阻650Ω最大。 2、0-10mA输出,负载电阻1300Ω最大。 |
||

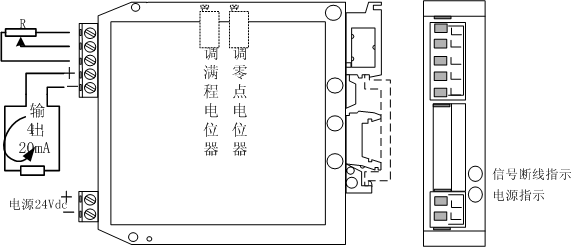

按上图接线,将位置电位计“R”调在零位,调整调零电位器使输出电流为4mA,再将电位计调在最大位置处,调整调满程电位器 使输出为20mA,这样使的电位计在0-最大值的变化时对应模块输出为4-20mA的变化。 |
|||
|
|
