高压开关柜温度监测的必要性

　　发电厂、变电站的高压开关柜是重要的电器设备。在设备长期运行过程中,开关柜中的触点和母线排连接处等部位因老化或接触电阻过大而发热，而这些发热部位的温度无法监测，由此最终导致火灾事故。

　　近年来，在电厂和变电站已发生多起开关柜过热事故，造成火灾和大面积的停电事故，解决开关柜过热问题是杜绝此类事故发生的关键。

　　通过监测开关柜内触点温度的运行情况，可有效防止开关柜的火灾发生，但由于开关柜内高压狭小的结构，无法进行人工巡查测温，因此实现温度在线监测是保证高压开关柜安全运行的重要手段。

光纤式开关柜测温的优势

　　长期以来，高压开关柜内触头运行温度很难监测，这是因为柜内具有裸露高压，且空间狭小，通常的温度测量方法不能使用。光纤式温度测量技术采用光纤进行高压隔离和温度传感，利用光纤固有的绝缘性和抗电磁场干扰性能，从根本上解决了高压开关柜内触点运行温度不易监测的难题。

　　F5000光纤光栅温度在线监测系统非常适用于高压开关柜运行温度测量，光纤传感器能够直接安装在裸露的高压触头上，利用光纤的高压绝缘性能，直接测量高压部件的运行温度。

　　F5000系统所使用的是光纤光栅温度传感器，这种传感器是采用光谱随温度的移动原理来测量温度，这是一种存光学的测温技术，它对开关柜内的高电压和强电磁场不敏感，具有极高的可靠性和安全性。

　　F5000系统光纤测温系统是一套非常适用于高压开关柜的温度在线监测，在达到一定测量规模时，系统能提供相对低廉的单点价格，在电厂和变电站开关柜较多的场合，具用广泛的应用前景。

　　光纤测温系统可记录开关柜运行温度的数据，为开关柜的检修提供依据，使用户能够实现开关柜故障的预知维修。

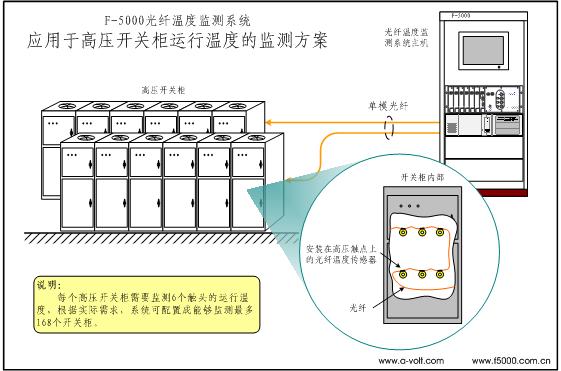

光纤开关柜温度监测系统结构

　　在高压开关柜中，有六个触头的部位，运行时可能造成过热以至损坏。光纤温度传感器可以安装到这些部位，直接监测开关柜内六个触头的运行温度。
