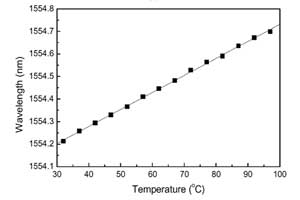

光纤光栅温度传感器,利用光纤光栅的温度敏感性,光纤光栅的反射波长与温度具有线性关系,可制作高精度温度传感器。
光纤光栅就是一段光纤,其纤芯中具有折射率周期性变化的结构。根据模耦合理论,λb=2nΛ的波长就被光纤光栅所反射回去(其中λb为光纤光栅的中心波长,Λ为光栅周期,n 为纤芯的有效折射率)
序号
项目
指标
1
中心波长
1525~1565nm
2
光谱反射率
≥90%
3
温度分辨率
0.1°C~0.2°C
4
测量精度
± 0.5°C
5
量程
0~+200°C
6
封装材质
不锈钢/陶瓷
7
外型尺寸
3mm(直径)×50mm(长)
8
安装方式
捆扎/粘接/螺丝固定
9
耐高温特性
光纤套管(250°C)
10
连接方式
熔接/标准接头
光纤温度传感器采用了特种材料和特殊的封装技术,解决了普通光纤只能承受120℃温度的问题,普通光纤超过这个温度,将造成光纤的永久性损坏。而对于通常的温度测量应用,通常需要200℃的温度上限范围,采用特种材料和特殊的封装技术可以达到这个要求。
