电阻式4-20mA电流变送器模块 |
||
|
新型的EC-6050R24电阻型变送器板是一种支持电位器的位置反馈板。它可用于替换目前的Ⅱ型、Ⅲ型位置变送器，使系统工作更可靠，是一种高性能、长寿命的位置反馈板。由于该板体积小巧，可安装到原有的机壳内，节省改造费用。 |
||
 |
||
|
1、全电子设计，工作更稳定。 2、高精度，优于0.1%。 3、非线性0.002%(典型值)，可直接连结电位器，适用任何一种执行机构。 4、输出：4-20mA(与电源隔离)可设定输出：4-20mA，0-20mA，0-10mA。 5、零位和满程由独立的电位器调节，易于调整，互不影响。 6、直流24VDC供电。 7、安装空间：4.2cm(长)×3.3cm(宽)×1.6cm(高) 8、工作温度：-10℃～+85℃ |
 |
|
 |
||
|
1、位置反馈：用于阀位、风门等位置信号反馈。 2、设定 值发生器：EC-6050R24可作为4-20mA的信号发生器，通过调节电位器改变输出的电流，可用于变频器及阀门开度的控制。 |
||
 |
||
 |
 |

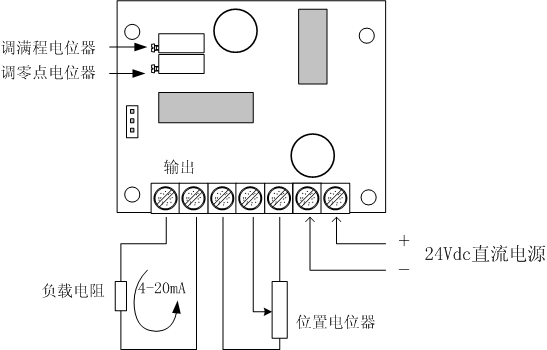

调试方法： 按左图接线，将位置电位器调在零位，调零点电位器，使输出电流为4mA，再将位置电位器调在最大处，调满程电位器，使输出电流为20mA。
|
|
|
||
