EC-6050 低价格、高性能的位置变送器板 | ||
|
||
新型的EC–6050位置变送器板是一种可同时支持电位器和差动变压器的位置反馈板。它可用于替换目前的Ⅱ型、Ⅲ型位置变送器,使系统工作更可靠,是一种高性能、长寿命的位置反馈板。由于该板体积小巧,可安装到原有的机壳内,节省改造费用。 |
||

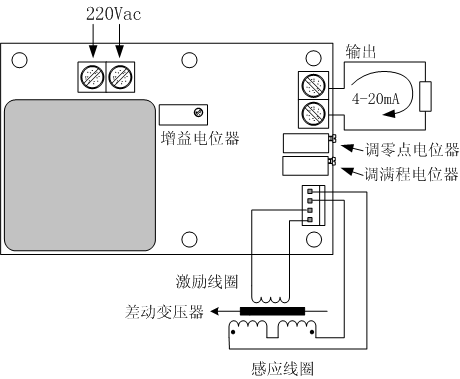

EC-6050差动变压器位置变送器接线图 |
||
调试方法: 1、按左图接线,注意差动变压器感应线圈的同名端接法,使两个感应线圈中产生的电压相减。 2、将差动变压器放在零位,调零点电位器,使输出电流为4mA,再将差动变压器放在最大位移处,调满程电位器,使输出电流为20mA。 3、采用上述方法还不能使满量程输出调为20mA时,可调节增益电位器,并重复第2步。 |
||
|
