仪器工作原理： | ||||
|
连续监测高压开关柜内接点的运行温度，确定接头的过热程度，当发生内部超温时，仪器发出报警指示。
6通道光纤温度传感器安装到开关柜内的带电触头上，数字面板表显示出每个带电触头的温度值，并可将温度值通过RS-485接口传到上位计算机，实现开关柜温度的集中监测。 |
|||||
|
开关柜运行温度监测 |
|||||
| 高压开关柜运行温度监测的突破： | |||||
|
|
长期以来，高压开关柜内触点运行温度很难监测，这是因为柜内高压和空间狭小，通常的温度测量方法不能使用。光纤式温度在线监测仪，采用光纤进行高压隔离和传输信号，从根本上解决了高压开关柜内触点运行温度监测的难题。
Nsmart8光纤式温度在线监测仪据有极高的可靠性和安全性。低廉的价格使其可以安装到每台开关柜上，使开关柜具有智能性。 |
||||
|
温度传感器直接安装带电触头上 |
Nsmart8能记录开关柜温度的运行数据，为开关柜的维修提供依据，实现了开关柜的预知维修。 | ||||
|
安装方法： |
性能指标： |

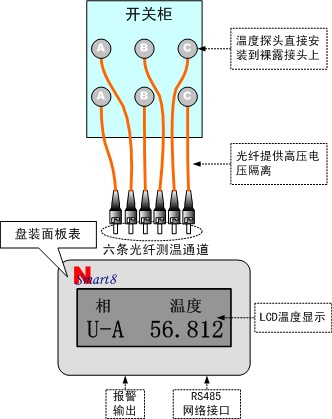

开关柜触头温度检测结构图： |
|||
|
Nsmart8光纤式温度在线监测仪，由光纤传感器和盘装显示表两部分组成。
温度传感器的测温部分具有4mm小巧外形，可直接安装在高压开关柜内的触点、高压电缆终端头、高压母线等连接部位。 盘装显示表带有LCD液晶显示器，可直接嵌入到开关柜的前柜门上，方便监视测得的温度数值。 |
测温范围：-55℃～+125℃ 测温误差：0.5 ℃ 测温分辨率：0.01℃ 光纤通道：6 光纤长度：<500m 巡检周期：60s/6光纤通道 报警输出：1个（无源接点） 网络接口：RS-485 工作电压：直流10～30V 或交流220V 安装方式：嵌入式盘装。 |
|
|||
| 相对于红外测温的优势： | |||||
|
Nsmart8光纤式温度在线监测仪，采用光纤传导温度值，不受高压和环境的干扰，监测仪所带的光纤测温传感器能够安装到欲测带电物体的表面，直接检测出温度值，而红外测温为非接触测量，易受环境及周围的电磁场干扰，需人工操作，无法实现在线测量。
开关柜内的空间非常狭小，无法安装红外测温探头（因为探头必须与被测物体保持一定的安全距离），Nsmart8的光纤可以根据开关柜的内部结构弯曲成不同形状，不影响原有的开关设备。 |
|||||
| 了解详细信息... | 联网功能： | ||||
|
北京安伏电子技术有限公司提供关于Nsmart8光纤式温度在线监测仪的详细资料，欢迎来电索取。
电话:010-62973717,62965253转208 联系人：聂放 Email：avolt@a-volt.com |
Nsmart8光纤式温度在线监测仪，具有一个RS-485接口，在无中继器的情况下，128个Nsmart8仪表可组成一个测量网络，由上位计算机在线监测所有开关柜接点的温度。
采用本公司生产的NetLink路由器，可与厂内局域网互联，采用TCP/IP通讯协议，局域网上的计算机也可监测温度。 |
||||
|
|
|||||
|
