电缆过热故障监测及分析软件 |
目录 | 首页 |
|
|
||
|
4 功能强大的报警分析功能 系统报警时，“报警”对话框自动弹出，提供了报警测点的的准确位置、测点名称以及这次报警的详细时间，同时在沟道平面图上测点所在位置变成红色。由于系统能指示出故障发生的准确部位，因此能有效指导检修工作。报警功能包括超温报警、温升趋势报警、烟雾报警等，报警信息可以被永久记录。

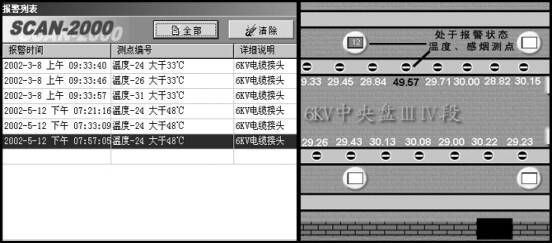

图4 报警对话框及处于报警状态测点变化图 温度场分析功能列出了沿着电缆桥架或电缆走向的所有温度测点对比图，通过温度对比很容易确定沟道内产生过热的部位，用户可随时掌握电缆设备的运行状况，及时发现故障部位。

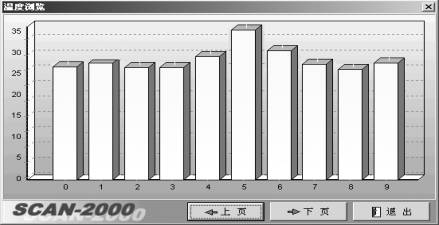

图5 温度对比分析图 历史记录分析功能保存了自系统安装以来所有测点温度的变化情况，可存储高达15年以上的历史记录数据。根据您的需要选择不同的测点、不同的时间段，可综合分析电缆及电缆接头的运行情况。根据温升趋势，可早期预测出电缆及电缆接头的老化程度，并确定可能出现过热故障的部位，提供电缆设备的维修依据。

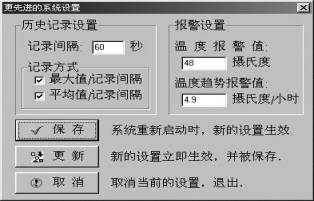

图6 电缆接头正常和超温对比图 灵活的参数设置使得系统的分析和报警功能更加完善。用户可根据现场实际情况灵活配置记录间隔、记录方式、温度报警值、温度趋势报警值等参数。
图7 灵活设置系统参数 |
||
|
|
||
|
