电缆过热故障监测及分析软件

1 基于客户/服务器(C/S)软件模式，功能强大运行稳定

　　SCAN-2000系统软件由服务器软件和客户端监测分析软件两部分组成。
服务器软件具有在线采集、监测、分析现场温度的功能，这些分析包括超温分析、温升趋势分析、温度梯度分析和自动环境温度补偿等，并能作出报警、对比、历史记录等处理，保障在电缆发生事故之前作出处理。这些方法都是基于大量现场实践的基础上实现的，具有极高的可靠性和准确性。
客户端软件运行在企业内部MIS网上的各台计算机上，采用Tcp/Ip协议，实现信息的共享，连接到网络的计算机均可实现现场数据的监测和分析。

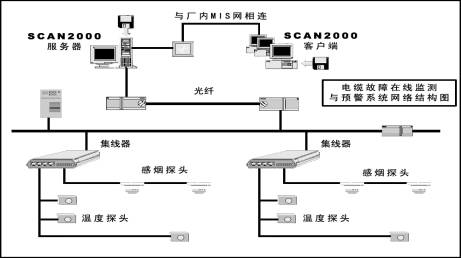

图1　SCAN-2000网络结构图
　　

　　软件有效地利用了企业内部局域网，提高了企业现有资源的利用率，方便企业相关人员对电缆运行状态的监视与分析。

2 直观显示电缆接头、电缆桥架分布及电缆走向
　　软件充分发挥了温度监测与地理信息相结合的优势，在软件界面上直观显示电缆沟道图、并在沟道图中显示出电缆走向及电缆接头分布位置，软件可实时显示出电缆接头的温度数值及电缆沟道内的烟雾情况。

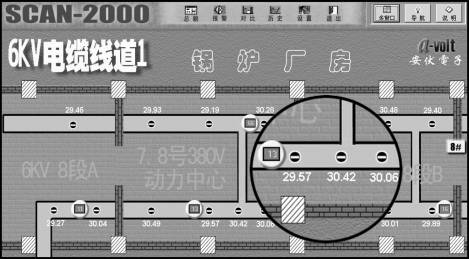

图2　电缆桥架、接头分布及电缆走向平面图

3 图示化功能菜单，汇集了系统的主要功能，简洁明了
　　功能菜单上包括了总貌、报警、对比、历史、设置、退出、多窗口、导航、诊断、帮助、关于等功能按钮，通过单击即可进入相关功能 。

图3　简洁明了的图示化功能菜单栏
